pengertian bridge dan fungsinya

A.Pendahuluan


                         Assalamualaikum wr.wb

 baiklah  teman teman sebangsa dan setanah air sebangsa tanah dan sebangsa air.kali ini saya akan sharing tentang pengertian brigde di mikrotik.

B.Latar belakang

         Mode Bridge biasanya digunakan untuk menggabungkan 2 interface atau lebih yang terhubung dalam satu segment dari ethernet mikrotik seolah-olah terhubung dalam satu jaringan yang sama.


C.maksud dan tujuan

          Tujuan dari Bridge adalah menjadikan 2 interface atau lebih menjadi satu segment jaringan.

1.Contoh system bridge
      Memanfaatkan port-port yang ada pada routerboard untuk menghubungkan perangkat-perangkat jaringan supaya berada dalam satu subnet/bridge network yang sama layaknya seperti switch.

2.konsekuensi penggunaan system bridge

1. Sulit mengatur trafik broadcast akibat virus dll
2. Permasalahan pada satu segment akan mempengaruhi segment yang lain
3. Sulit untuk membuat Fail Over System
4. Sulit untuk melihat kualitas link pada suatu segment
5. Beban trafik yang dilalui perngkat akan semakin berat karena terjadi akumulasi trafik

 3.jenis jenis interface yang di jadikan bridge

1. Ethernet
2. VLAN (Merupakan bagian dari ethernet atau virual ethernet yang diciptakan dari port ethernet sebagai induknya)
3. Wireless AP,WDS,dan Station-pseudobridge
4. EoIP (Ethernet over IP)
5. PPTP

D.kesimpulan

 Dengan menggunakan mode Bridge,kita dapat menghubungkan beberapa interface dalam satu segment yang sama.

F.hasil yang di dapat

Kita dapat menjadikan beberapa port di routerboard menjadi satu jalur segment yang dilalui beberapa perangkat.

Nah cukup sekian wassalam dan terima kasih... A.Pendahuluan

                         Assalamualaikum wr.wb

 baiklah  teman teman sebangsa dan setanah air sebangsa tanah dan sebangsa air.kali ini saya akan sharing tentang pengertian brigde di mikrotik.

B.Latar belakang

         Mode Bridge biasanya digunakan untuk menggabungkan 2 interface atau lebih yang terhubung dalam satu segment dari ethernet mikrotik seolah-olah terhubung dalam satu jaringan yang sama.


C.maksud dan tujuan

          Tujuan dari Bridge adalah menjadikan 2 interface atau lebih menjadi satu segment jaringan.

1.Contoh system bridge
      Memanfaatkan port-port yang ada pada routerboard untuk menghubungkan perangkat-perangkat jaringan supaya berada dalam satu subnet/bridge network yang sama layaknya seperti switch.

2.konsekuensi penggunaan system bridge

1. Sulit mengatur trafik broadcast akibat virus dll
2. Permasalahan pada satu segment akan mempengaruhi segment yang lain
3. Sulit untuk membuat Fail Over System
4. Sulit untuk melihat kualitas link pada suatu segment
5. Beban trafik yang dilalui perngkat akan semakin berat karena terjadi akumulasi trafik

 3.jenis jenis interface yang di jadikan bridge

1. Ethernet
2. VLAN (Merupakan bagian dari ethernet atau virual ethernet yang diciptakan dari port ethernet sebagai induknya)
3. Wireless AP,WDS,dan Station-pseudobridge
4. EoIP (Ethernet over IP)
5. PPTP

D.kesimpulan

 Dengan menggunakan mode Bridge,kita dapat menghubungkan beberapa interface dalam satu segment yang sama.

F.hasil yang di dapat

Kita dapat menjadikan beberapa port di routerboard menjadi satu jalur segment yang dilalui beberapa perangkat.

Nah cukup sekian wassalam dan terima kasih...

Read More

Workshop Juniper di blc telkom klaten

Workshop Juniper Fundamental

A. Pendahuluan
1. Pengertian
   Juniper adalah salah satu perusahaan produsen router di dunia seperti cisco, mikrotik dan Alcatel. Juniper sendiri mempunyai produk yaitu swicth, router dan perangkat security seperti firewall.
2. Sejarah
   Juniper didirikan oleh Pradeep Sindhu, Dennis Ferguson, dan Bjorn Juniper pada bulan Februari 1996 di California. Scott Kriens juniper (sebelumnya dari Stratacom) menjadi CEO pada bulan Oktober 1996 dan dianggap sebagai orang dibalik kesuksesan komersil Junieper. Juniper menjadi salah satu perusahaan pada bulan Maret 1998 di Delaware dan go-public pada tanggal 25 Juni 1999.
B. Alat dan Bahan
 - laptop atau pc
 - virtual box
 - ebook
C. Jangka Waktu
   Workshop ini dimulai jam 09:30 sampai 16:00
D. Proses atau Pengulasan Materi
   Beberapa jenis seri yang diproduksi juniper adalah :

 1. T-series

 2. M-series

 3. E-series

 4. MX-series

 5. J-series

 Konfigurasi Dasar Router Juniper


 Konfigurasi SSH dan Telnet di JunOS
 Junos mendukung akses telnet menuju junos device akan tetapi akan lebih aman menggunakan SSH. SSH berbeda daripada telnet dikarenakan pertukaran data antara laptop tau pc menuju junos device melalui a secure channel.
 Untuk konfigurasi SSH dan Telnet di JunOS seperti dibawah ini :

 Nah seperti ini topologinya :



 Untuk mengedit ip address pada logical-systems


 Berikut adalah tata cara atau langkah-langkah merouting

E. Hasil Yang Didapatkan
 Menambah wawasan tentang dunia mikrotik.
F. Temuan Masalah
 -
G. Kesimpulan
 Juniper adalah salah satu perusahaan produsen router di dunia seperti cisco, mikrotik dan Alcatel. Juniper sendiri mempunyai produk yaitu swicth, router dan perangkat security seperti firewall.
H. Referensi
 Juniper Fundamental BLC1.pdf

Wassalamualaikum

Read More

Workshop fundamental mikrotik

A. Pendahuluan
1. Pengertian

 Apa itu Mikrotik?

• Mikrotik adalah kependekan dari mikrotikls
• Artinya: “network kecil” dalam bahasa Latvia
 Mikrotik RouterOS
 • RouterOS adalah sistem operasi dan perangkat lunak yang mampu membuat PC berbasis Intel/AMD mampu melakukan fungsi Router, Bridge, Firewall, Bandwidth Management, Wireless AP & Client dan masih banyak fungsi lainnya.
 • RouterOS dapat melakukan hampir semua fungsi networking dan juga beberapa fungsi server.

2. Latar Belakang

Mikrotik sekarang menjadi salah satu alternatif dalam dunia IT. Mikrotik sendiri sekarang sudah banyak digunakan oleh ISP, provider hotspot, atau pemilik warnet.

3. Maksud dan Tujuan

Router sendiri merupakan elemen yang sangat penting dalam jaringan internet yang akan kita bangun, terutama dengan fungsinya sebagai pengatur koneksi data dari computer satu ke computer lainnya. computer yang mengatur jalur data tersebut sering kita sebut dengan router.

B. Alat dan Bahan
 - laptop
 - mikrotik
 - kabel utp
 - swicth
 - ebook

C. Jangka Waktu

Workshop ini dimulai dari jam 09:30 sampai jam 16:00.

D. Proses atau Pengulasan Materi

Network Fundamental
Pengenalan TCP/IP

• TCP/IP (Transmission Control Protocol and Internet Protocol) adalah standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet.

IP Address
• IP Address atau disebut dengan alamat IP merupakan sebuah struing unik dalam angka desimal yang dibagi dalam empat segmen. Tiap-tiap segmen bias ditulisi angka yang terdiri dari 0 hingga 255 yang merepresentasikan 8 bit alamat tiap segmen atau 32 bit untuk keseluruhannya.

Netmask
• Netmask atau Subnet Mask adalah tanda yang fungsinya membagi alamat IP yang menunjukkan subnetwork. Misal IP kelas C, netmask standar adalah 255.255.255.0.

Network Address
• Network Address mepresentasikan porsi jaringan dari alamat IP, misalnya host 12.128.1.2 di jaringan kelas A memiliki network address 12.0.0.0. Host jaringan yang menggunakan IP pribadi seperti 192.168.1.100 akan menggunakan network address 192.168.1.0.


Broadcast Address
• Broadcast Address Merupakan alamat IP yang memungkinkan data jaringan dikirimkan secara simultan ke semua host disebuah subnetwork. Broadcast Address standar untuk jaringan IP adalah 255.255.255.255. Alamat broadcast biasanya diset untuk subnetwork tertentu saja missal IP 192.168.1.1 akan memiliki alamat broadcast
192.168.1.255.
 Gateway Address
• Gateway Address adalah alamat IP yang harus dilewati oleh semua komputer di jaringan yang ingin berkomunikasi dengan host di jaringan lain.
 Nameserver Address
• Nameserver Address menunjukkan IP address dari domain name service yang bertujuan menerjemahkan nama hostname ke alamat IP.
 IP routing
• IP routing merupakan kegiatan menentukan path di jaringan TCP/IP dimana data akan dikirim. Kegiatan routing menggunakan tabel routing untuk mengarahkan forwarding dari jaringan sehingga data bisa dikirim dari sumber ke tujuannya.
 Minimum routing

• Konfigurasi ini merupakan yang paling sederhana, namun mutlak diperlukan. Biasanya, minimal routing dipasang pada network yang terisolasi dari network jaringan lain.
 Static routing

• Berfungsi menambahkan rute IP ke table routing dari sistem dengan cara memanipulasi tabel routing menggunakan command route. Konfigurasi ini biasanya dibangun dalam jaringan yang hanya mempunyai bebrapa gateway.

Dynamic routing

biasanya menggunakan protokol routing khusus seperti Router Information Protocol (RIP), protokol ini bisa menangani penyesuaian otomatis yang memungkinkan routing dinamis dilakukan. Dengan menggunakan dynamic routing ini, anda dapat langsung menjalankan routing protokol yang dipilih secara otomatis.

Basic Configure RouterOS
Dalam basic configure routerOS ini konfigurasi dasar mikrotik seperti biasanya. Dari konfigurasi ip address, menambahkan gateway, menambahkan DNS Server, dan konfigurasi NAT ditambah NTP Client serta backup & restore.

Wireless Fundamental

Konsep
• Teknologi Wireless LAN menjadi sangat popular saat ini di banyak applikasi. Setelah evaluasi terhadap teknologi tersebut dilakukan, menjadikan para pengguna merasa puas dan meyakini realiability teknologi ini dan siap untuk digunakan dalam skala luas dan komplek pada jaringan tanpa kabel.
 • Wireless LAN bekerja dengan menggunakan gelombang radio. Sinyal radio menjalar dari pengirim ke penerima melalui free space, pantulan, difraksi, Line of Sight dan Obstructed LOS. Ini berarti sinyal radio tiba di penerima melalui banyak jalur (Multipath), dimana tiap sinyal (pada jalur yang berbeda-beda) memiliki level kekuatan, delay dan fasa yang berbeda-beda.
 Konsep 2
• Awalnya teknologi ini didesain untuk aplikasi perkantoran dalam ruangan, namun sekarang Wireless LAN dapat digunakan pada jaringan peer to peer dalam ruangan dan juga point to point diluar ruangan maupun point to multipoint pada aplikasi bridge.
 • Wireless LAN di desain sangat modular dan fleksibel. Jaringan ini juga bisa di optimalkan pada lingkungan yang berbeda. Dapat mengatasi kendala geografis dan rumitnya instalasi kabel.
 • DHCP berfungsi untuk memberi ip address, DNS, Gateway secara otomatis dari server ke client. DHCP biasanya digunakan oleh penyedia hotspot.

 Routing Fundamental
 Routing Concept
 • Routing - Pengaturan jalur antar Segment Network yang
berbeda berdasarkan IP Address tujuan (atau bisa juga
asal).
• Bekerja pada OSI layer 3 (Network).
• Untuk menghubungkan network yang berbeda segment
(subnet) memerlukan sebuah perangkat yang mampu
melakukan proses routing yang disebut dengan Router.
 Manfaat Routing
 • Memungkinkan kita melakukan pemantauan dan
pengelolaan jaringan yang lebih baik.
• Lebih aman (firewall filtering lebih mudah).
• Trafik broadcast (Virus) hanya terkonsentrasi di local
network segmen yang sama.

• Untuk network skala besar, Routing bisa
diimplementasikan menggunakan Dynamic Routing
protocol (RIP/OSPF/BGP).

 • OSPF adalah protocol routing jenis link state yang digunakan untuk menghubungkan berbagai router yang terdapat dalam satu autonomous system. Autonomous system adalah kumpulan beberapa router yang berada dibawah kendali admin dan strategi routing yang sama.
E. Hasil Yang Didapatkan

Menambah wawasan tentang materi mikrotik.

F. Temuan Masalah
 - keterbatasan kabel utp dan mikrotik sehingga tidak bisa praktik semua. Dan harus menumpang di laptop teman.

G. Kesimpulan

Mikrotik adalah kependekan dari mikrotikls. RouterOS adalah sistem operasi dan perangkat lunak yang mampu membuat PC berbasis Intel/AMD mampu melakukan fungsi Router, Bridge, Firewall, Bandwidth Management, Wireless AP & Client dan masih banyak fungsi lainnya.

H. Referensi
 Ebook Mikrotik Fundamental BLC.pdf

Read More

management bandwith menggunakan simple queqeu

Pendahuluan

Pengertian

Management bandwith merupakan salah satu metode agar tidak terjadi pemborosan bandwith pada saat mendownload, mengupload, bermain game dan sebagainya

hai bertemu lagi saya alvin steven

kali ini saya akan meperaktekan cara mengkoonfigurasi manajement bandwith

pertama kalian buka dulu speed test

kita check speed test

kemudian maksud ke winbox

 kemudian masuk ke QUEUE lalu ke mode simple QUEUE

Kemudian tambahkan

dan ikuti setting berikut

dan ok

terakhir kita test



refrensi

ebook mtcna

Read More

routing static menggunakan gns3

Pendahuluan

judul : cara menrouting static mikrotik di gns3

latar belakang

bagaimana cara routing menggunakan gns3

maksud dan tujuan

tujuan

dapat me routing menggunakan gns3

jangka waktu

10 menit

tahapan pelaksanaanya

hai sobat gns3 perkenalkan saya alvin steven akan menperenstasikan cara

routing static menggunakan 3 router

Pertama buka gns3  anda

buat router mikrotik anda

lihat topologinya

SET R1

SET R2

Set r3

Nah sekarang Kita setting pc nya

set vpcs 1

set vpcs 2

nah sekarang kita routing

pertama routing di router 1

dan kita akan lanjut di r2

maaf ada yang keliru di atas, tapi saya dah pebaiki

lanjut ke router 3

nah sekarang kita test

sekarang kita akan mencoba test dari pc 1

dari pc 2

dari pc3



refrensi ebook mtcna 2012 di ebook nya sih mbah suro download di portal blc

telkom klaten

go network

tambahan

temuan masalah

lupa mengisi ip route

solusi perbanyak menbaca

refrensi

http://192.168.153.3/data/eBook%20TKJ/eBook%20MIKROTIK/MTCRE-Nov-2011.pdf


Read More

mengenal routing

pendahuluan

pengertian ROTING merupakan proses pengiriman data maupun informasi dengan meneruskan paket data yang dikirim dari jaringan satu ke jaringan lainnya melalui internetwork device (router).

latar belakang

bagaimana cara  berkomunikasi router dan host walaupun berbeda subnet

tujuan

dapat berkomunikasi dengan router dan host walaupun berbeda subnet

bahan

ebook

internet

network learning

Assalamualaikum. Wr. Wb. dan selamat datang

Kembali lagi di tutorial saya. tentang tutorial, tapi saya akan membuat sedikit tulisan atau artikel yang membahas tentang ROUTING.
Mungkin sobat semua sudah pernah tahu tenang apa itu routing. Tapi, biar lebih jelas saya akan membahasnya disini.

Langsung aja.

ROTING merupakan proses pengiriman data maupun informasi dengan meneruskan paket data yang dikirim dari jaringan satu ke jaringan lainnya melalui internetwork device (router).

Berikut ini beberapa alasan mengapa harus menggunakan routing :
–       Ketika jaringan local sudah mulai komplek.
–       Saat kita menginginkan pemantauan dan pengolahan jaringan yang lebih baik.
–       Lebih aman (firewall filtering lebih mudah dan lengkap).
–       Trafik broadcast hanya terkoneksi di setiap subnet/jaringan.
–       Koneksi jaringan antar IP public
–       Koneksi antar WAN (Wide Area Network)

Routing ada 2 jenis :
–          Routing Static
Merupakan jenis routing yang dilakukan secara manual. Routing jenis ini melakukan konfigurasinya satu per satu, misal, menentukan jalur terbaik untuk sampai ke tujuan.

–          Routing Dynamic
Merupakan jenis routing yang konfigurasinya otomatis. Routing jenis ini hanya melakukan sedikit konfigurasi pada router, selanjutnya router-router tersebut akan mencari route dan gateway terbaik dari semua jaringan yang terhubung.

Routing Static	Routing Dynamic
Berfungsi pada protocol IP	Berfungsi ada inter-routing protocol
Router tidak dapat membagi informasi routing	Router membagi informasi routing secara otomatis
Routing table dibuat dan di hapir secara menual	Routing table dibuat dan dihapus secara otomatis
Tidak menggunakan routinf protocol	Terdapat routing protocol, seperti RIP dan OSPF
Microsoft mendukung multihomed system seperti router	Microsoft mendukung RIP untuk IP dan IPX/SPX

ROUTING memiliki 2 komponen, diantaranya :
–          RIB (routing information base)
Atau juga sering disebut table routing. RIB berisi daftar rute ke jaringan tertentu dan juga berisi metric (nilai/prioritas) dari masing-masing rute.
Fungsi RIB :

• Menyaring informasi routing dari semua jenis routing protocol.
• Mengkalkulasi dan memilih jalur terbaik ke jaringan tertentu.
• Mendistribusikan informasi routing ke routing protocol lain.

Untuk table RIB bisa dilihat di menu IP > Routes > Routes List

–          FIB (Forwarding Information Base)

• FIB merupakan hasil olahan dari RIB yang telah tersaring
• Merupakan informasi routing yang disimpan dalam cache
• Secara default (bila tidak ada ‘routing mark’ yang digunakan) semua rute aktif aka nada pada tabel routing utama (main)
• Hanya ada satu rule implicit yang tersembunyi (rule ‘catch all’) yang menggunakan tabel utama untuk semua pencarian routing

refrense http://nurhidayatid.blogspot.co.id/2014/12/pengertian-routing.html

Read More

block website dengan fitur konten di mikrotik

Pendahuluan

Judul

Blok website dengan (Konten) pada MIkrotik

Pengertian

Latar Belakang

Mengeblok website dengan konten

Maksud Dan Tujuan

Bloking sendiri bertujuan untuk

membatasi hak akses kepada client terhadap situs situs tertentu. Konfigurasi

dapat dilakukan

Alat-alat dan bahan

Mikrotik

dan alat pendukung terjadinya koneksivitas( lan, internet, dan lain-lain)

Waktu Pelaksanaannya

10 menit

Tahapan dan Pelaksanaannya

pertama buka winbox/webfig

saya  memakai webfig

kemudian masuk ke ip>>firewall>>



Kemudian Klik add filter rules

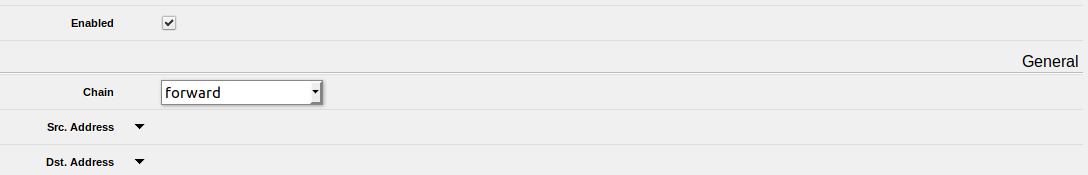

 kemudian pilih enable dan chain=forward

kemudian ke menu advance jika pakai winbox/ scrool ke bawah jika pakai web-

fig Kemudian isi konten contoh detik

 nah kemudian  masuk ke menu action bagi winbox/ scrool ke bawah

kemudian isi action = drop

 kemudian klik apply dan ok

 lalu kita test

di browser kalian

klik enter

dan selesai www.detik.com tidak bisa di akses

Temuan Permasalahan

--
Kesimpulan

Kita bisa menblokir web site di mikrotik dengan fitur kontern


Referensi


ebook modul mtcna 2012 saya download di portal mbah suro blctelkom

Read More

Cara mengblock website, redirect,dan menstop download di web proxy

Pendahuluan

Pengertian Web Proxy adalah suatu aplikasi yang menjadi perantara antara

client dengan server, sehingga client tidak akan berhubungan langsung dengan

server-server yang ada di Internet. Mikrotik memiliki fitur Web proxy yang bisa

digunakan sebagai proxy server yang nantinya akan menjadi perantara antara

browser user dengan web server di Internet.

 Latar Belakang

Sebagai Pengguna Internet Kita harus bijak Untuk Berselacar di dunia internet

Maksud Dan Tujuan

Untuk Mengeblock Website yang tidak perlu, tidak bermanfaat, serta

menredirect website yang tidak perlu ke website yang bermanfaat

juga menstop downloadtan yang tidak bermanfaat

Hasil yang diharapkan

Dapat memahami Konsep dan pengimplementasian Firewall pada MikroTik.

Alat-alat dan bahan

- Mikrotik

- Internet

- Alat pendukung Koneksivitas antara komputer/laptop dan mikrotiknya

Waktu Pelaksanaannya

Kurang Dari 10 menit

Proses dan tahapan

Pertama buka Ip>>web proxy>>enable

Kemudian Kita Ke Ip>>Firewall>>(+)>>general

lalu ikuti settingan yang ada di screen shoot

 Kemudial Pilih Action (ikuti settingan yang ada di screen shoot)

Setelah Itu Kalian Pindah Ke Ip>>Web proxy>>Acces

Kalian tambahkan Kemudian Setting (seperti Di Screen shoot) Contoh Saya

Block Kaskus

nah kita test di browser kita

Sudah Berhasil

Sekarang Kita Coba Redirect Kaskus Ke  Website Lain Contoh Ke Website

www.alvinst21.blogspot.com

Buka ke Ip>>Web proxy>>Acces>>

tambahkan di redirect massukan urlnya contoh lihat di gambar

Kita Test

Dah Bisa

Block File extention

Selain bisa melakukan blocking berdasarkan nama domain/URL , web-proxy

Mikrotik juga dapat melakukan pemblokiran berdasarkan extention file yang

ada pada sebuah halaman web.

Kemampuan ini dapat dimanfaatkan untuk melakukan blocking traffic client

yang akan melakukan download untuk extention file tertentu, misal .iso, .exe,

.zip, dsb.

Kita Coba

Buka Ip>>web proxy>>acces>>(+)

dan tambahkan seperti yang ada di gambar

dah jadi sekarang kalian coba praktekan

jangan takut gagal!!!

Kesimpulan

Kita Dapat Menblokir Hal-hal yang Tidak Perlu dan tidak penting

Dengan Menggunakan Web Proxy

Referensi

-http://www.mikrotik.co.id/artikel_lihat.php?id=123

Terimakasih dan jangan pernah takut gagal

Read More

block situs menggunakan address list

Pendahuluan

Pengertian

Block situs adalah tata cara bagaimana kita bisa menggunakan Internet sebaik-

baiknya, dengan arti menggunakanya dengan bermanfaat.

Latar Belakang

Mengeblock situs yang tidak bermanfaat

Maksud Dan Tujuan

agar kita bisa menjelajah yang bermanfaat, serta berguna

Alat-alat dan bahan

Mikrotik

dan alat-alat pendukung koneksivitas

Waktu Pelaksanaannya

kurang dari 10 menit

Tahapan dan Pelaksanaannya

Pertama KIta buka Terminal

dan Ketik nslookup www.kaskus.com (contoh) dan enter

Kemudian
Masuk IP => Firewall, lalu pilih Address List pada main menu atas. Kemudian add ( + )  dan masukkan nama situs beserta IP nya, apabila 2 IP mak buatlah konfigurasi yang sama.

Kemudian Klik Ok
Kembali ke Menu Firewall tadi, Klik Filter Rules lalu pada menu Chain isikan "

Forward " tujuanya adalah menetapkan settingan agar berjalan pada target

nantinyaa.

dan Tambahkan

Isikan Chain Forward

Lalu Kemenu advanced Pilih www.kaskus.com

Kemudian

lanjutkan ke menu action

lalu pilih action=drop

Sekarang Kalian coba test


Temuan Permasalahan

-Salah memasukan ip website

solusi

melihat alamat ip website

dan menuliskanya dengan benar

Kesimpulan

kita dapat mengblock website dengan address list

refrensi ebook mtcna 2012 download di di portal blctelkom

Read More
